Cancelli e recinzioni - Modello Grigliato a terra

Caratteristiche

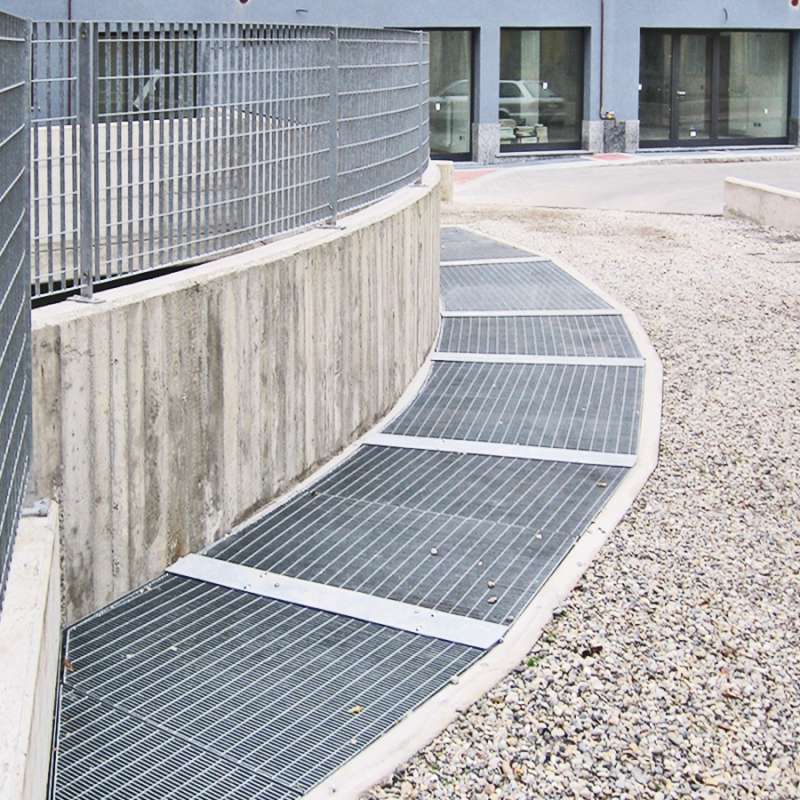

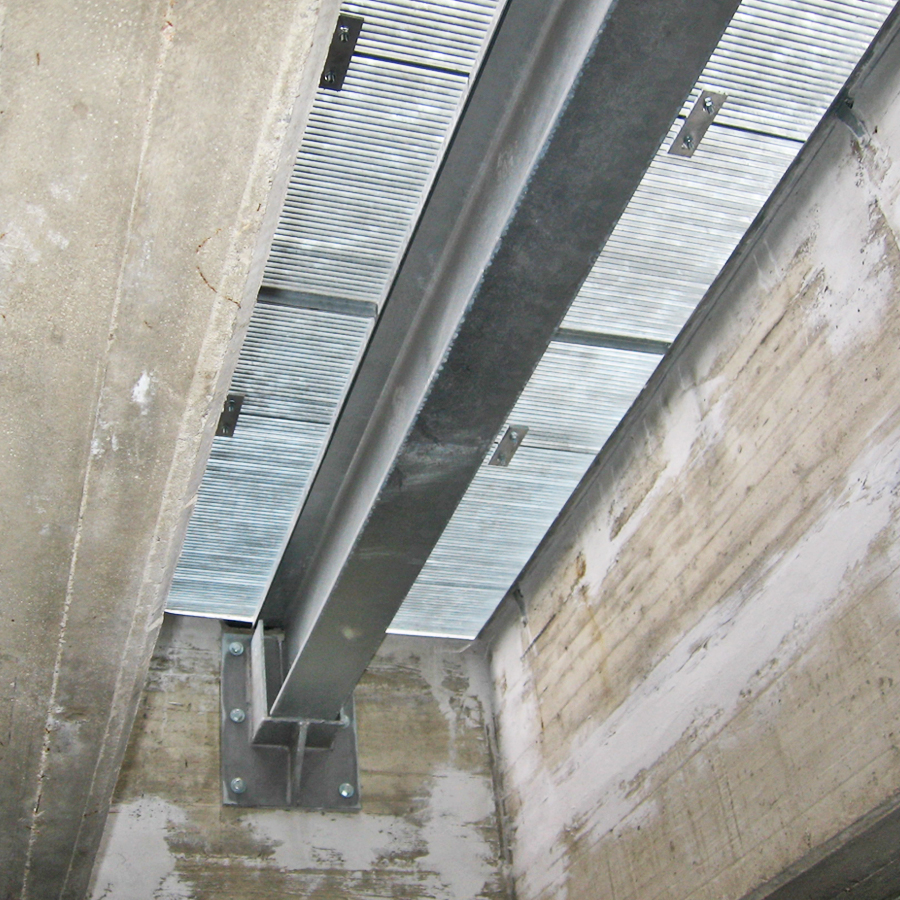

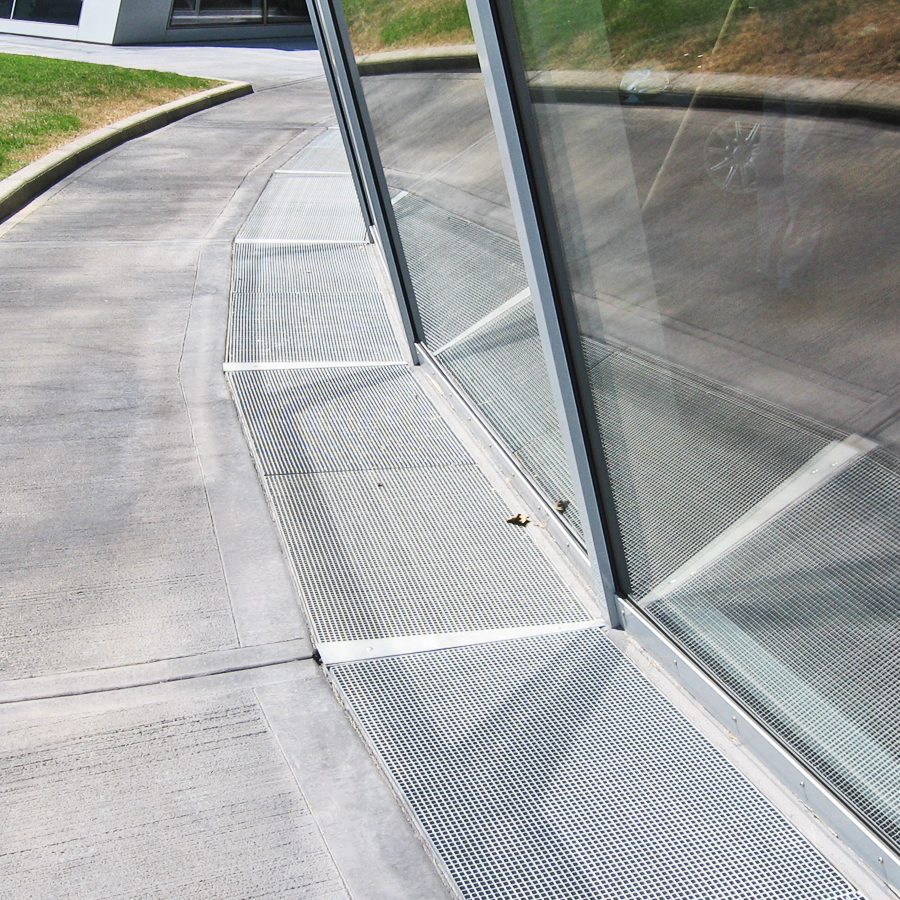

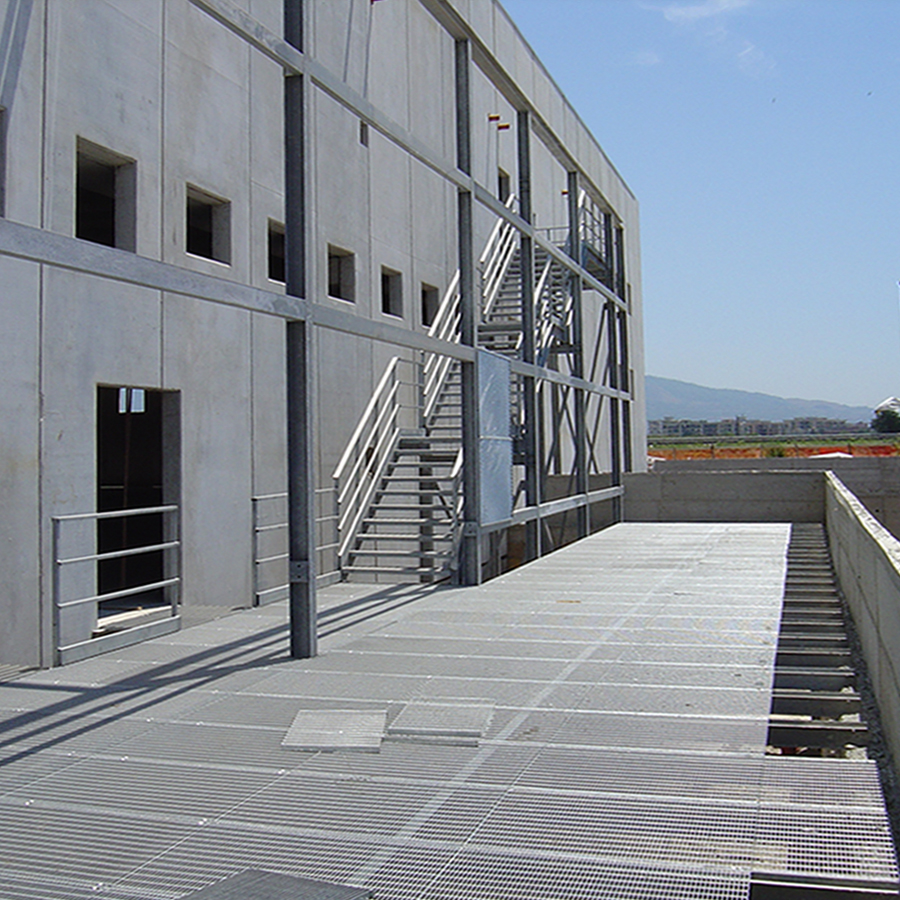

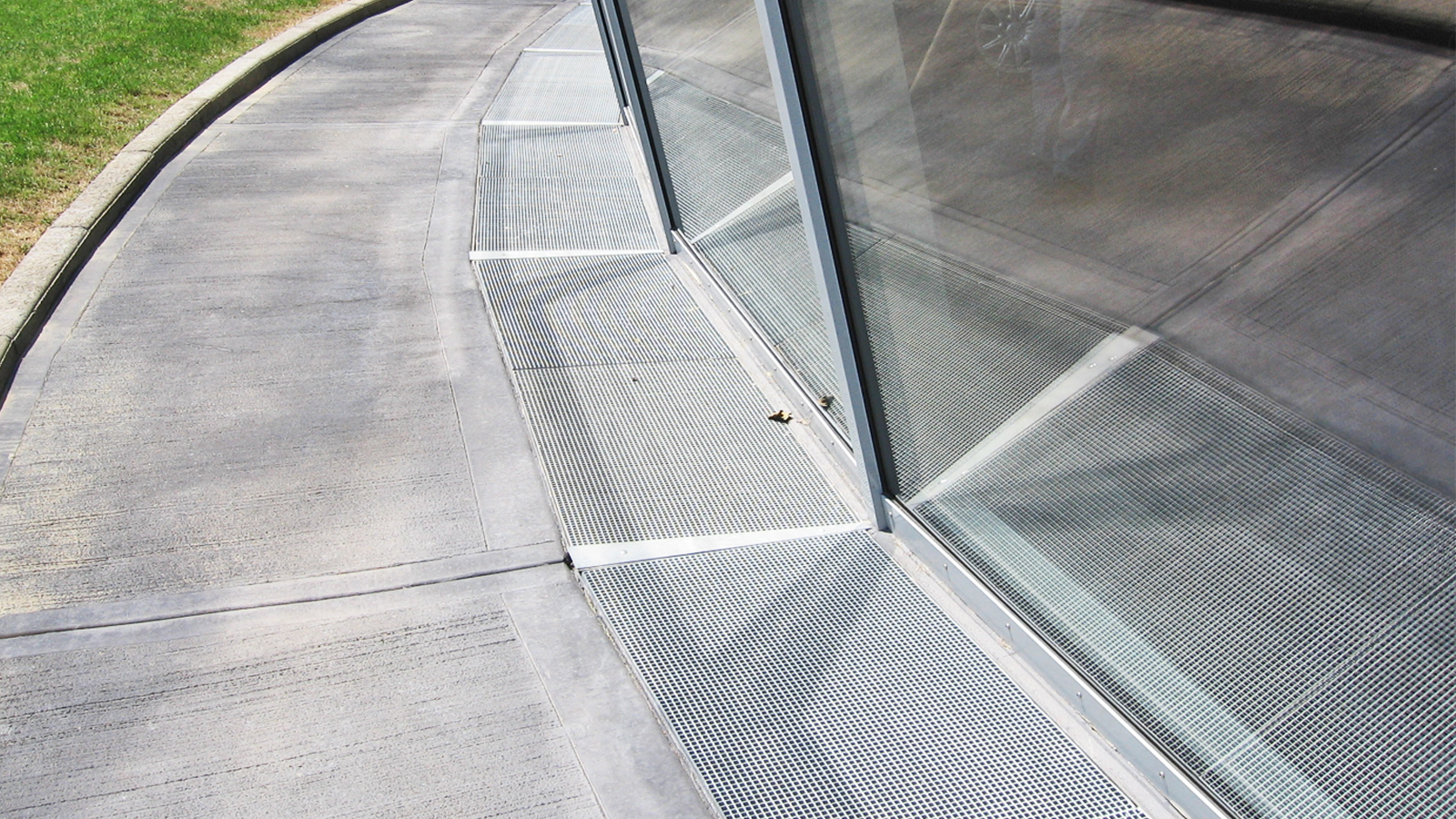

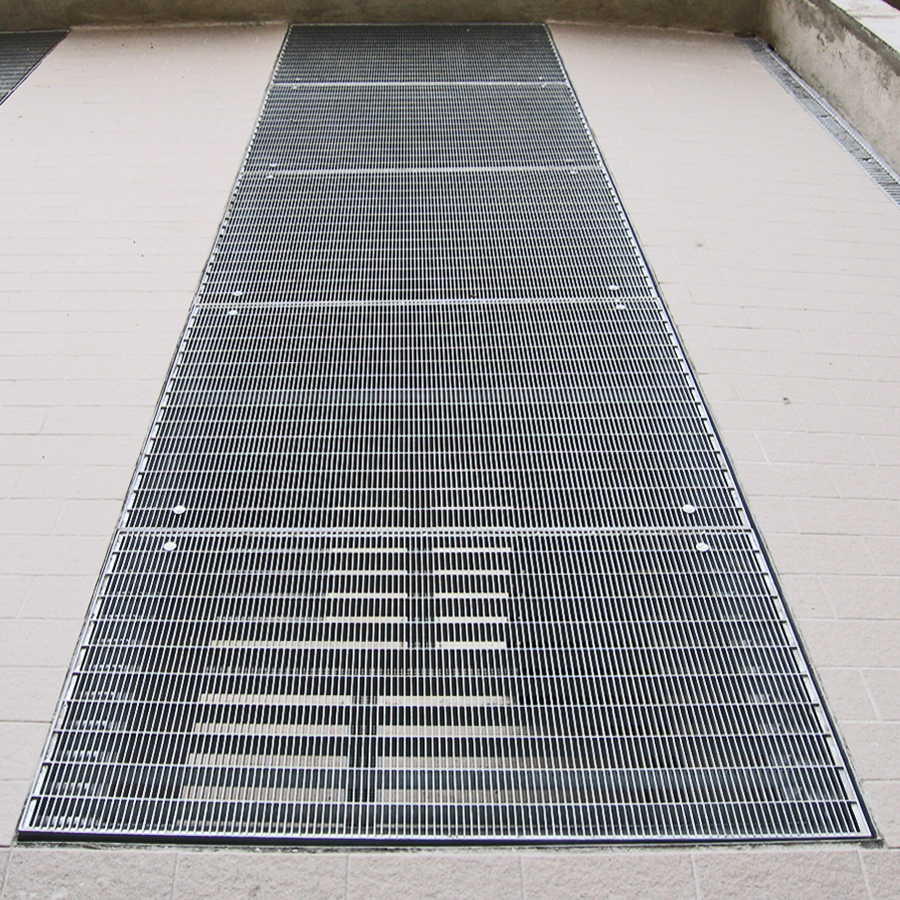

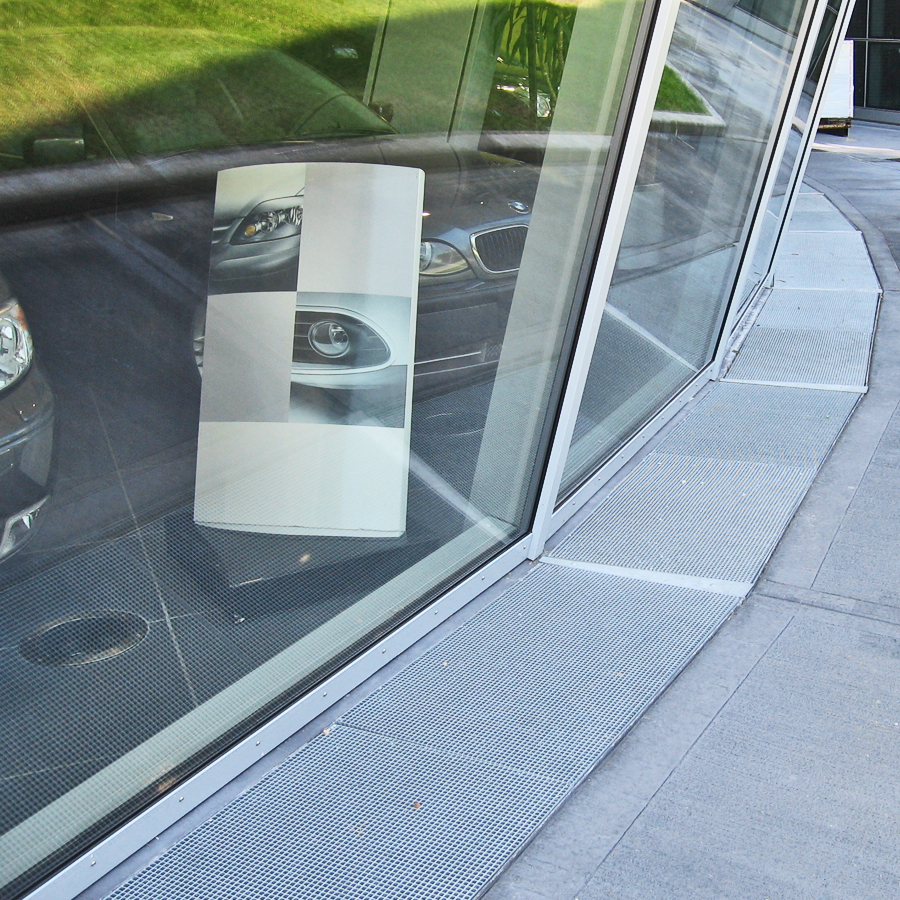

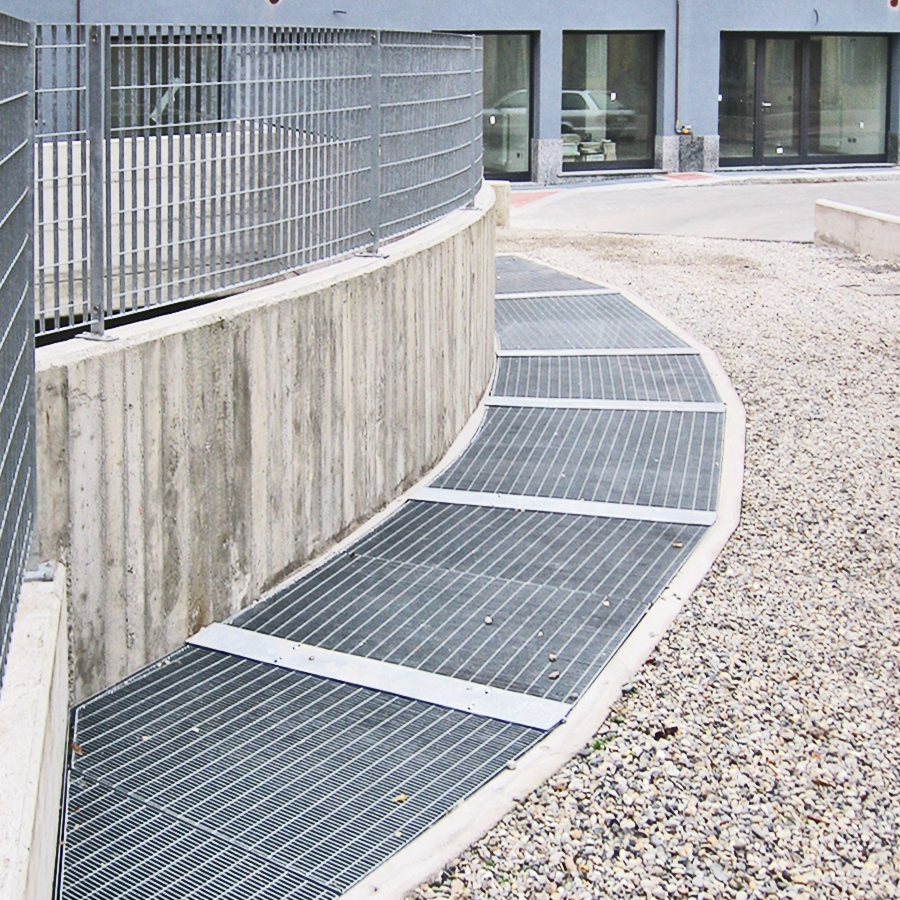

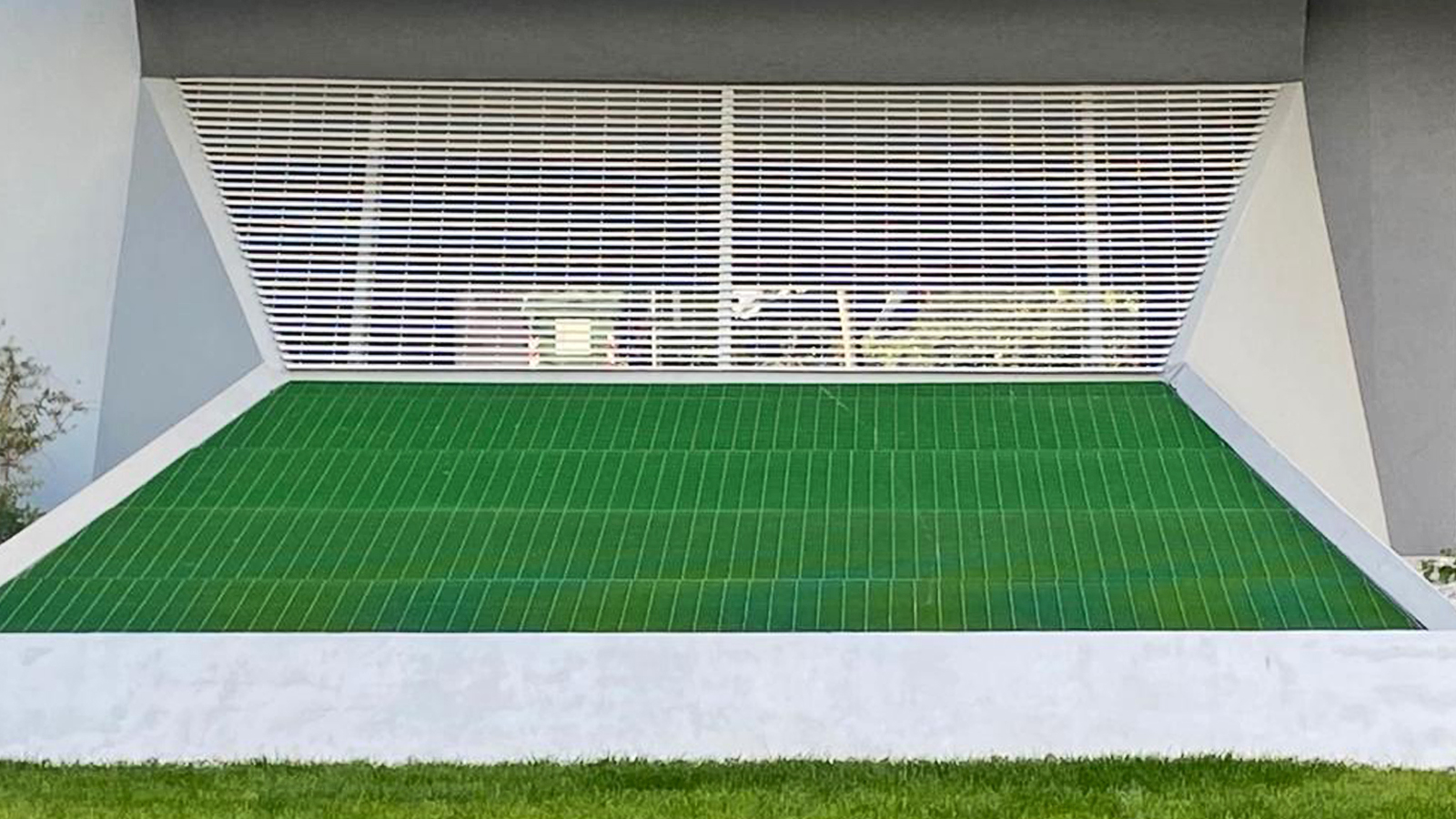

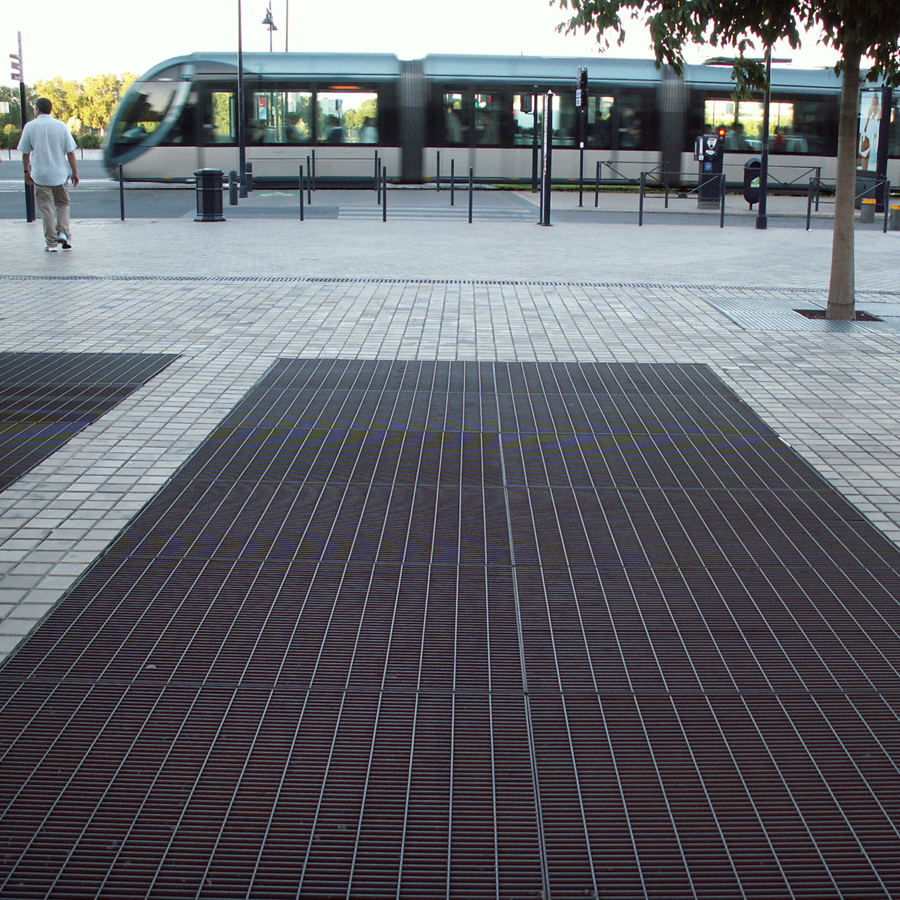

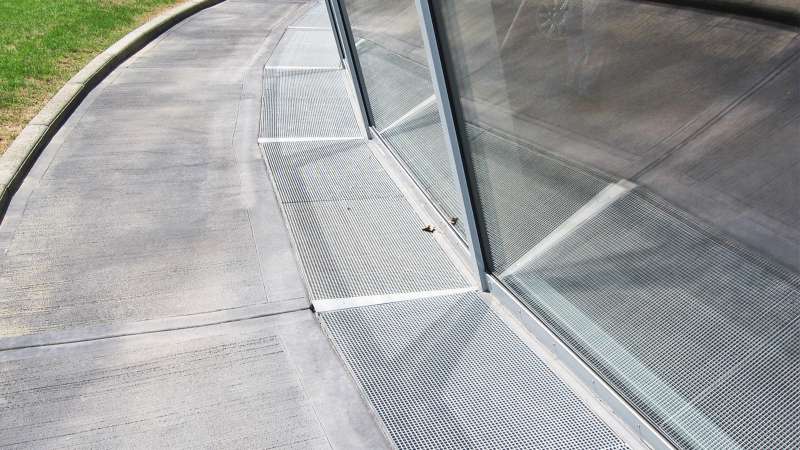

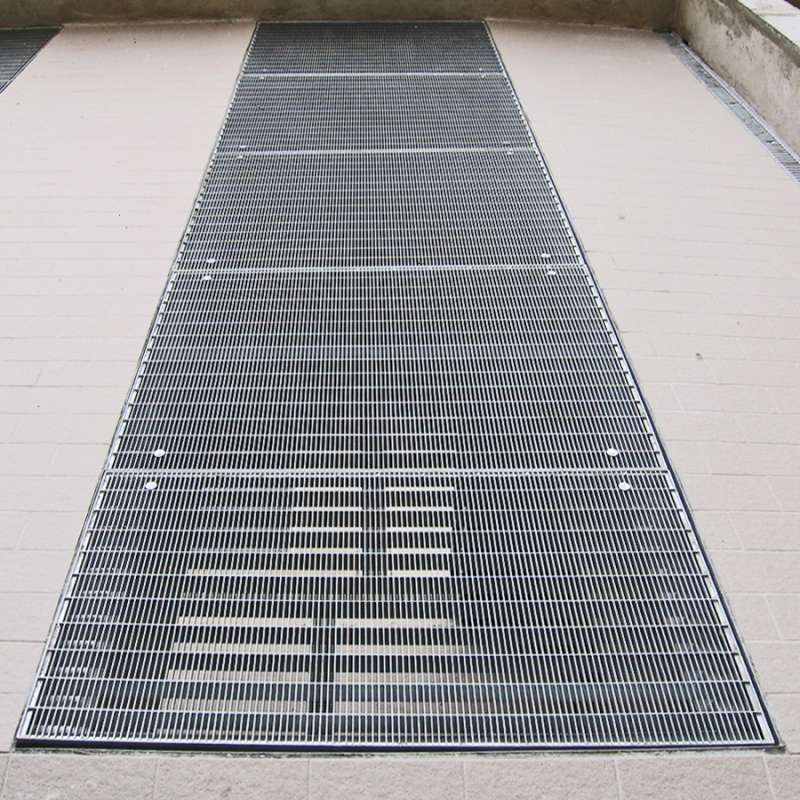

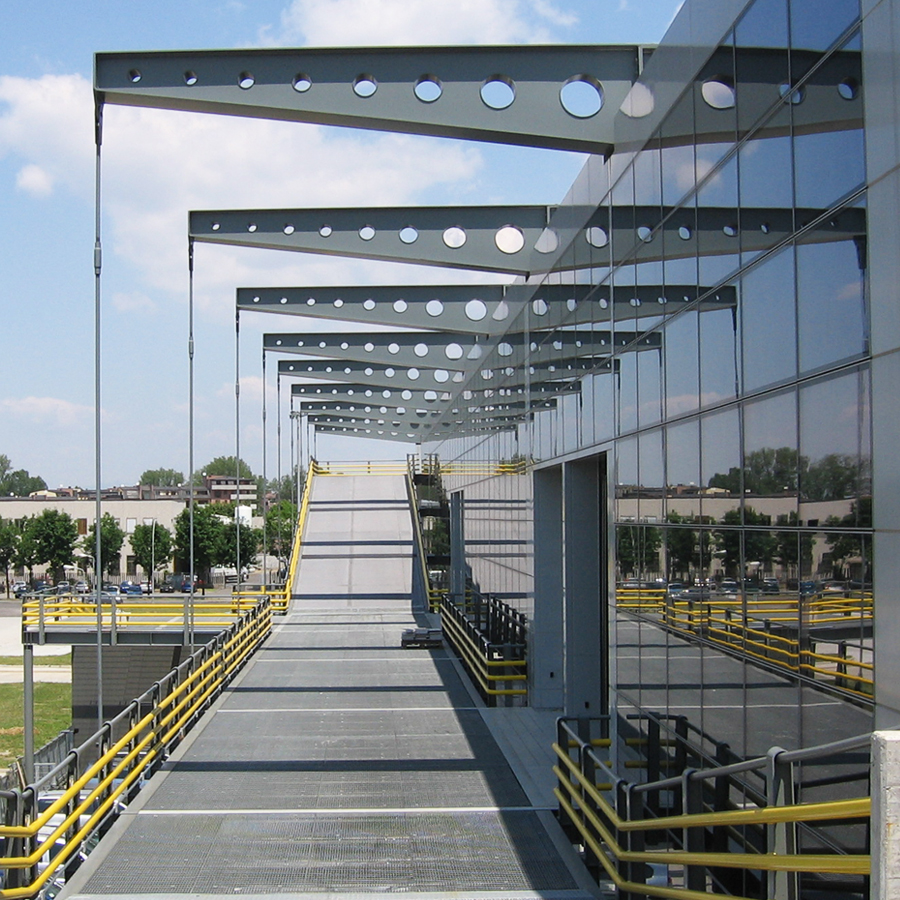

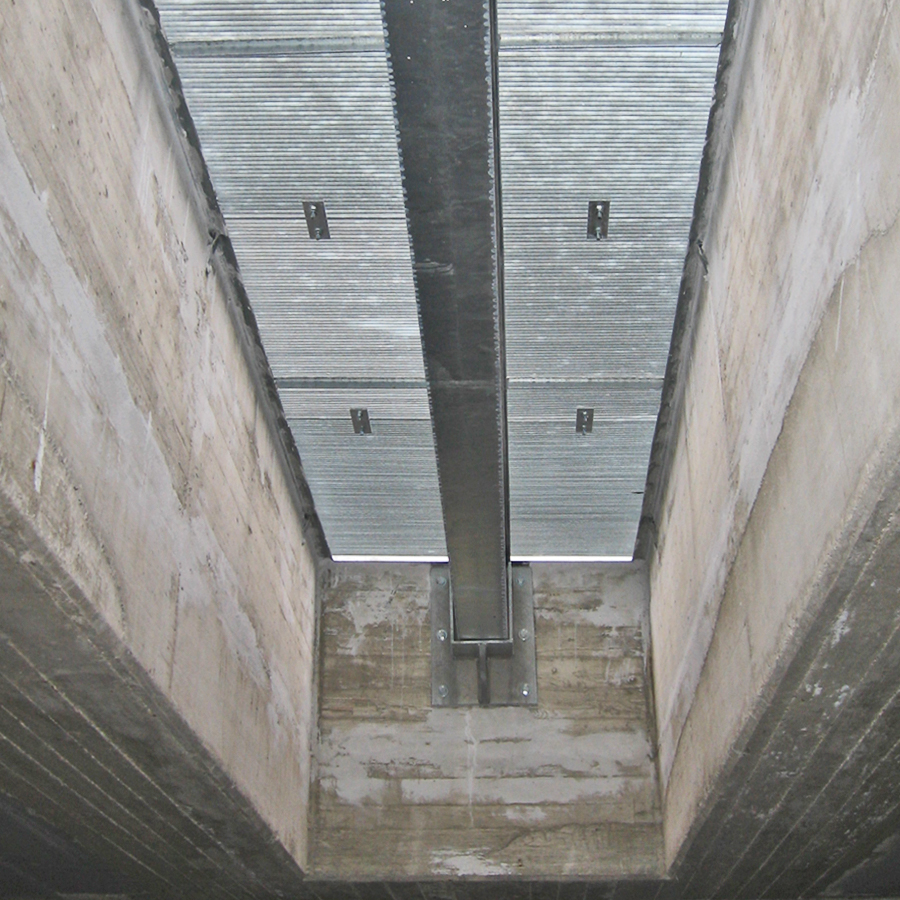

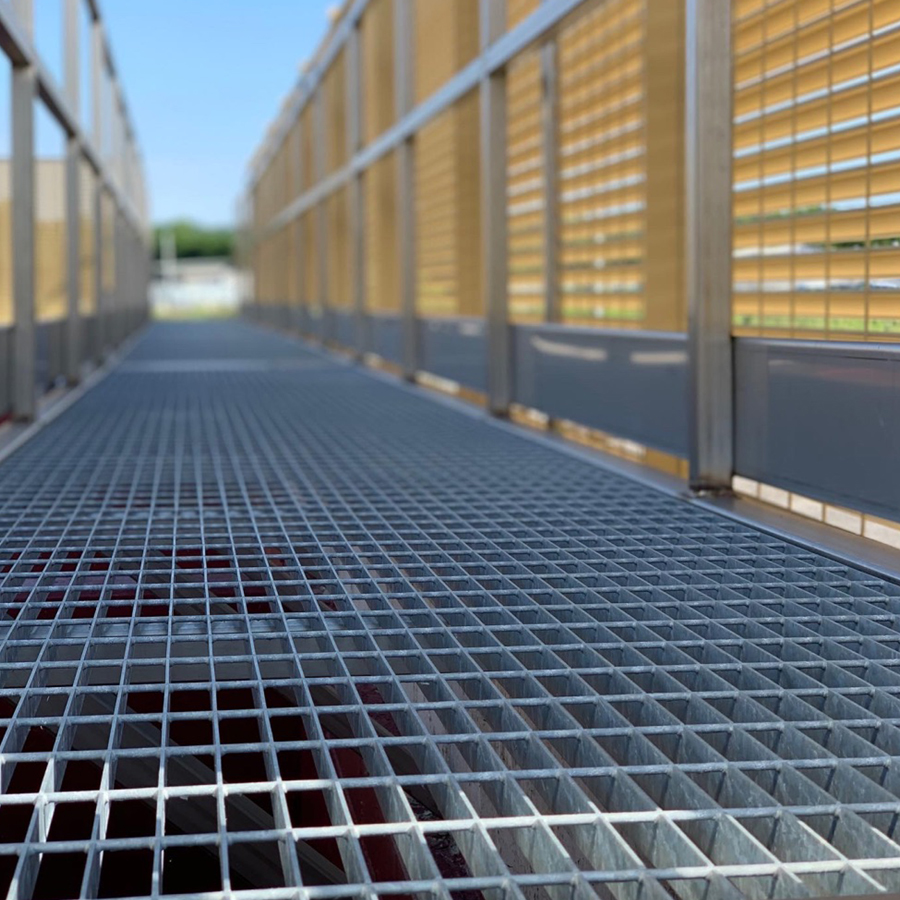

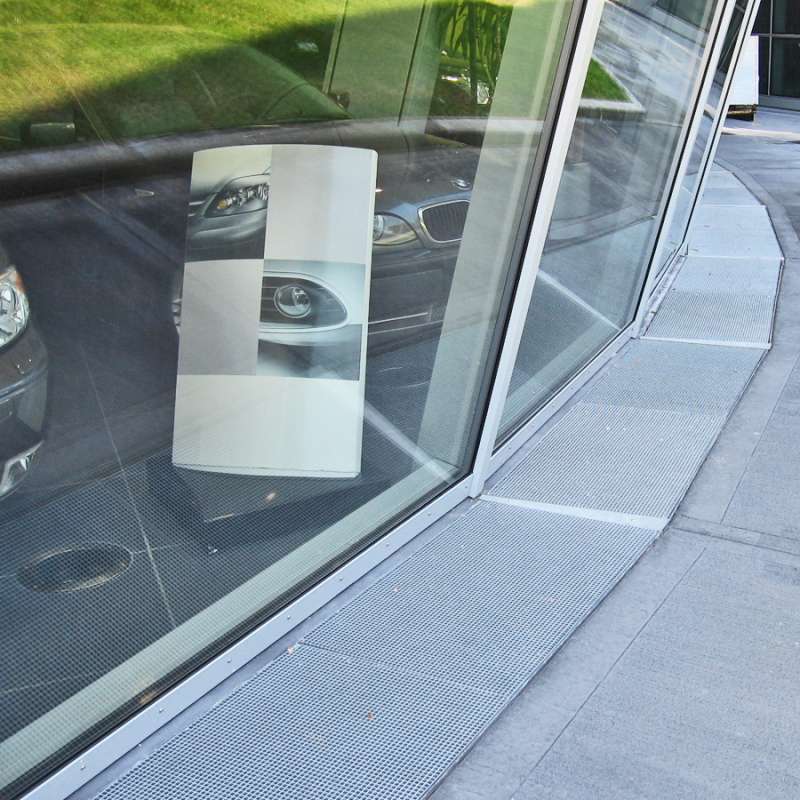

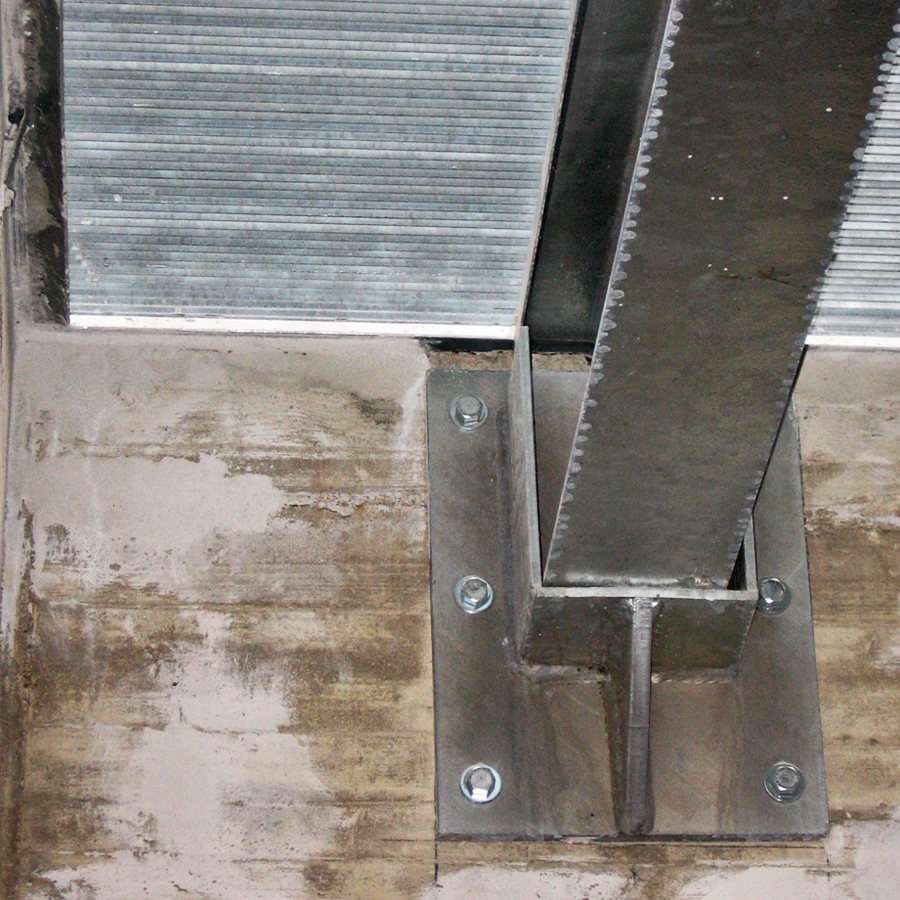

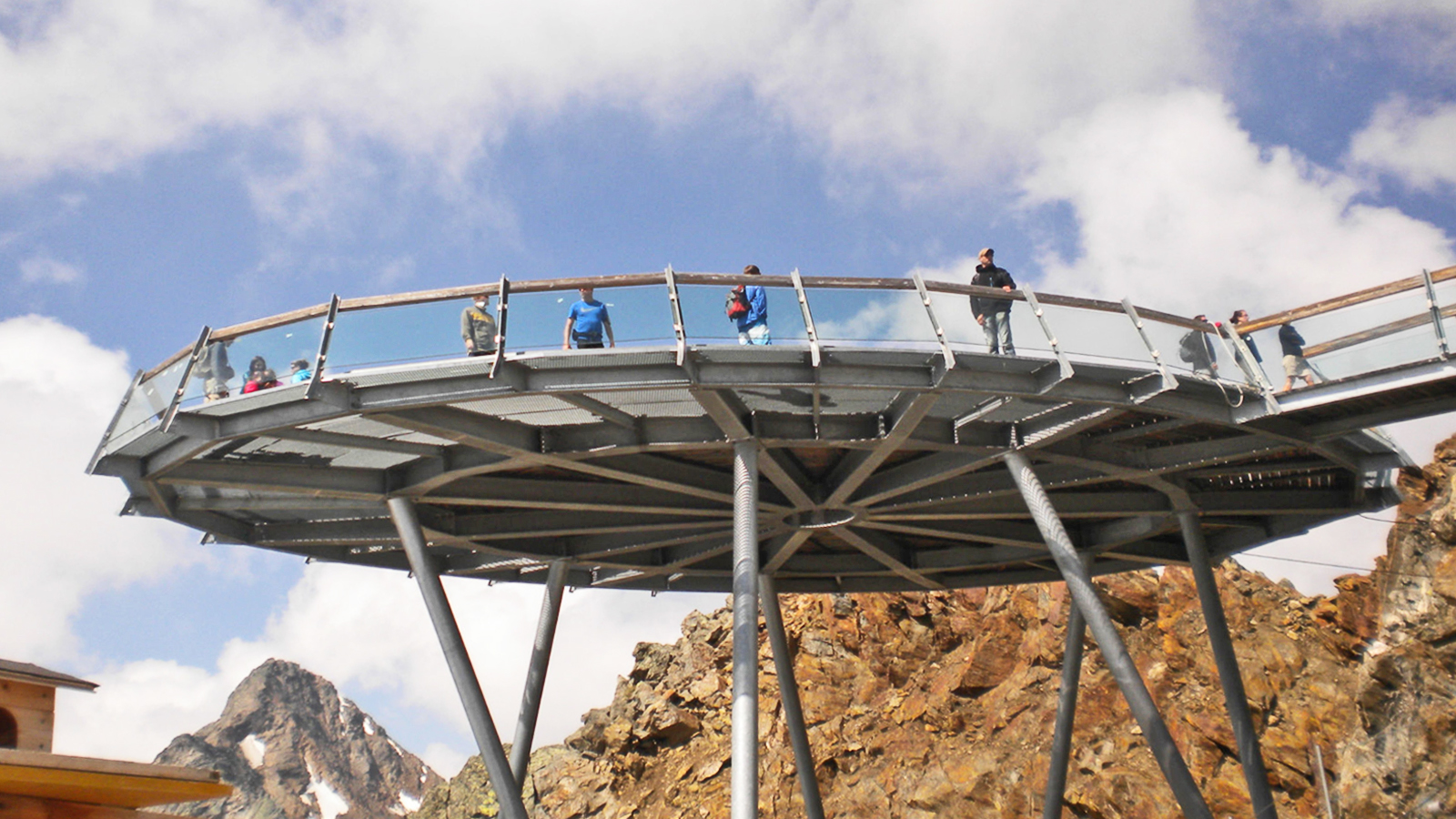

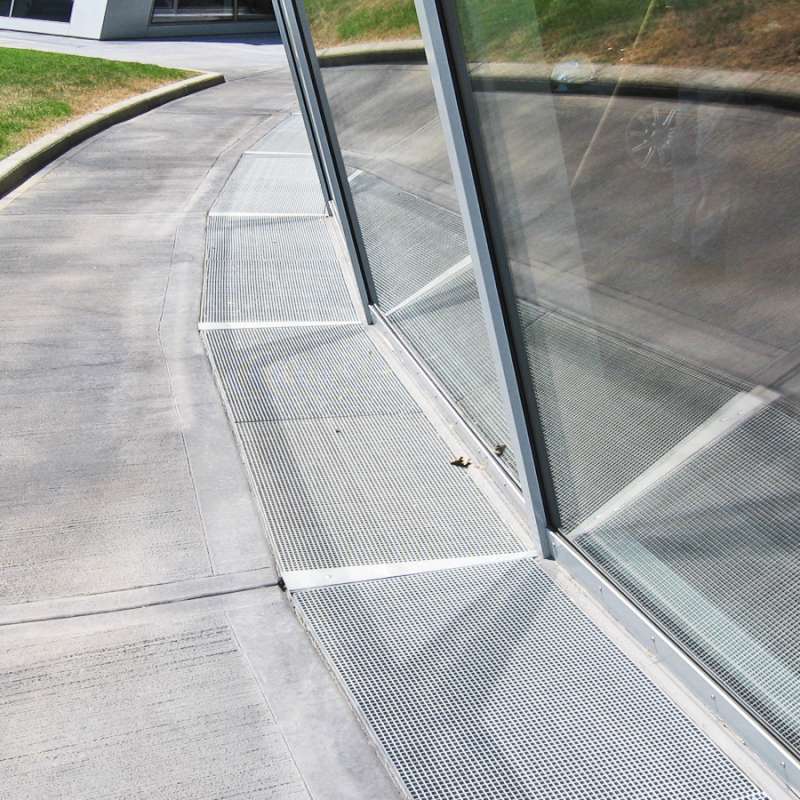

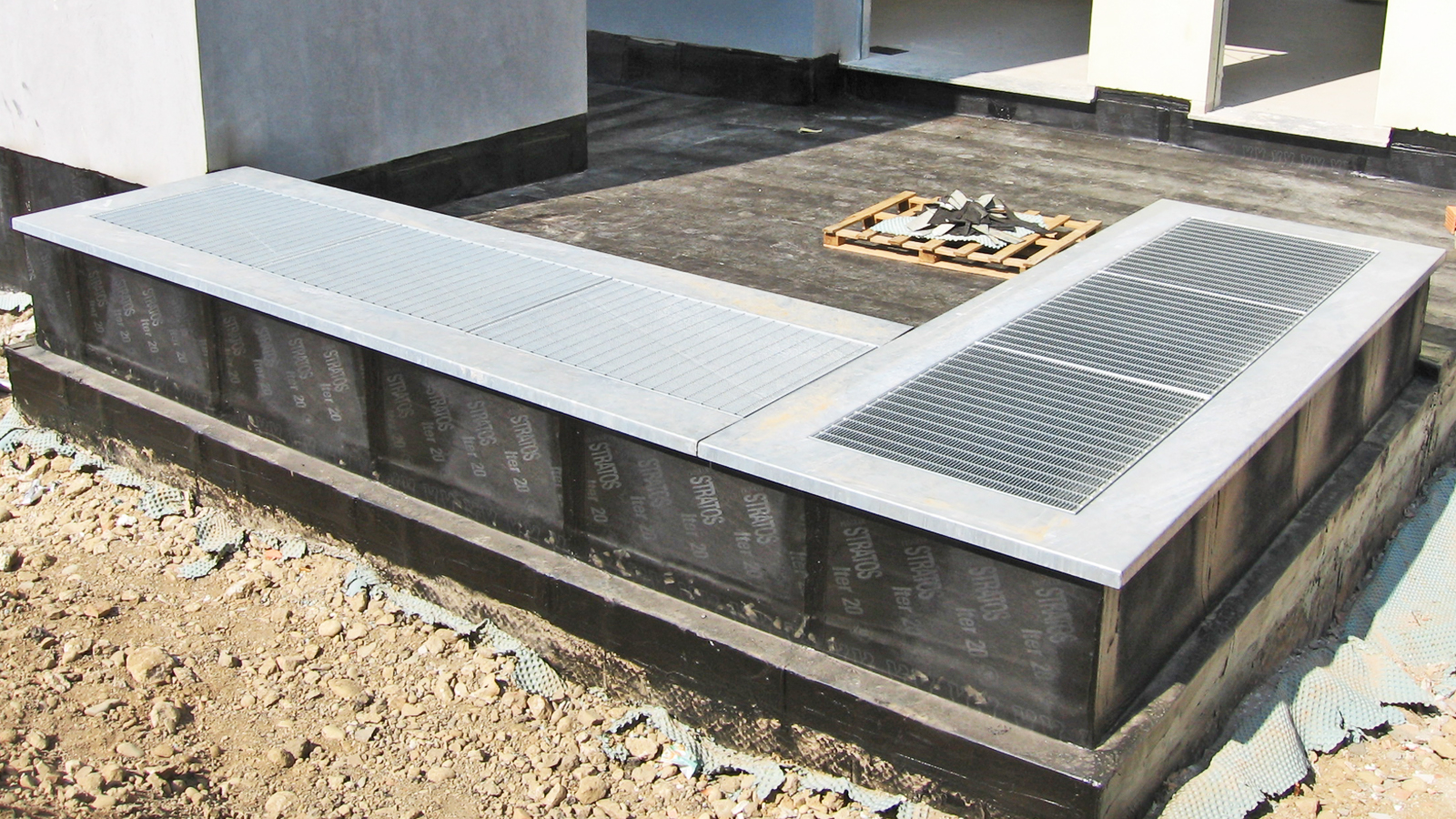

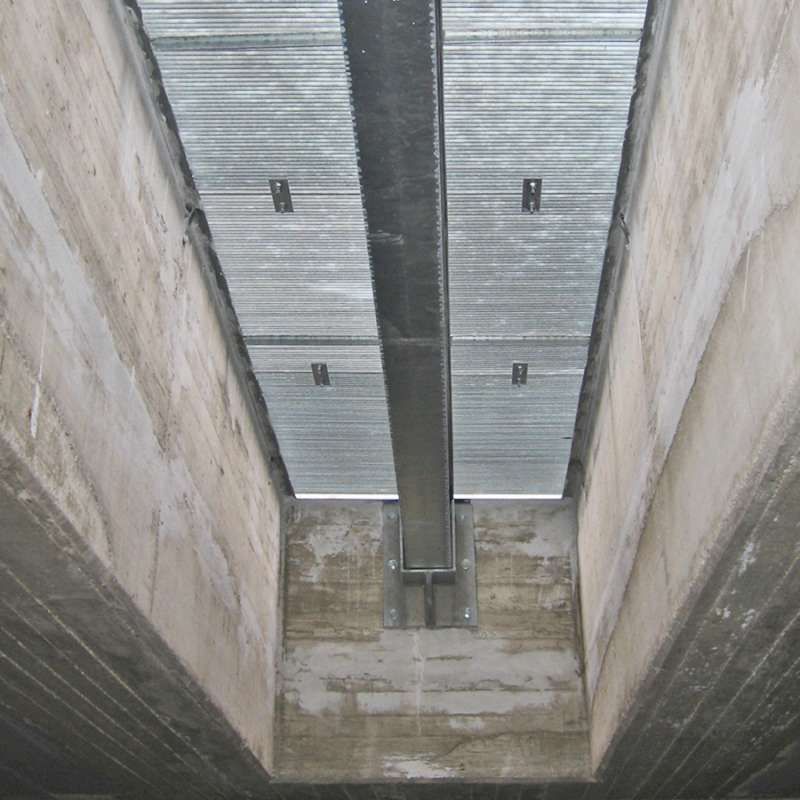

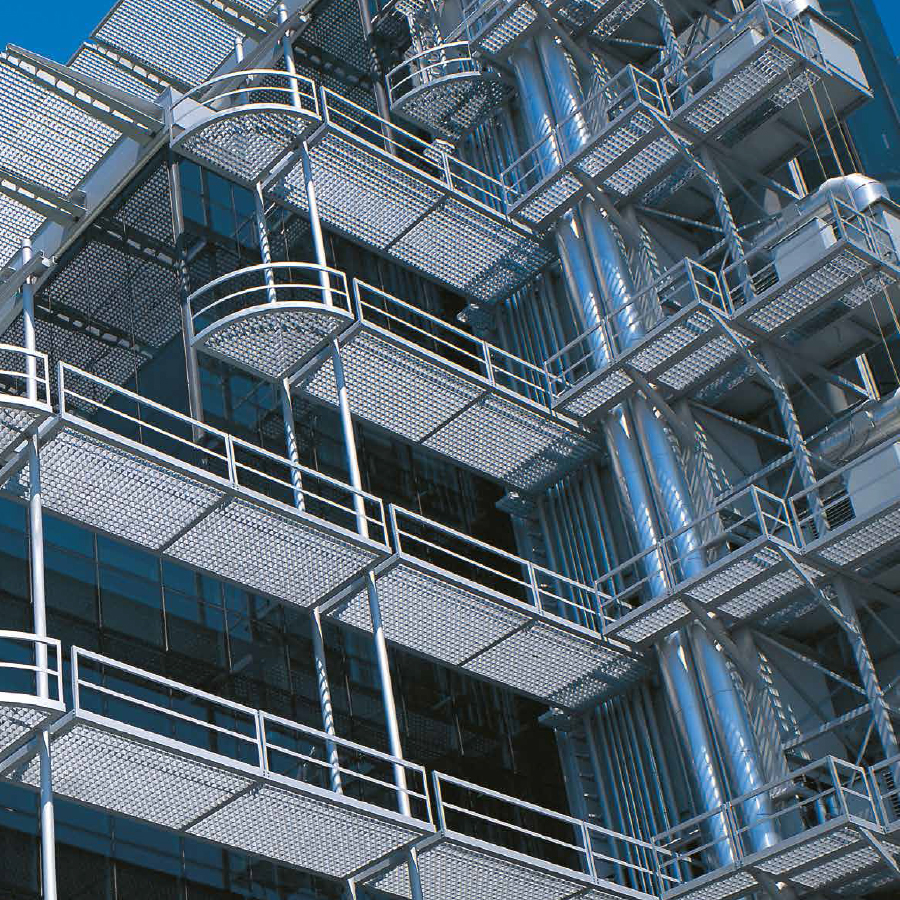

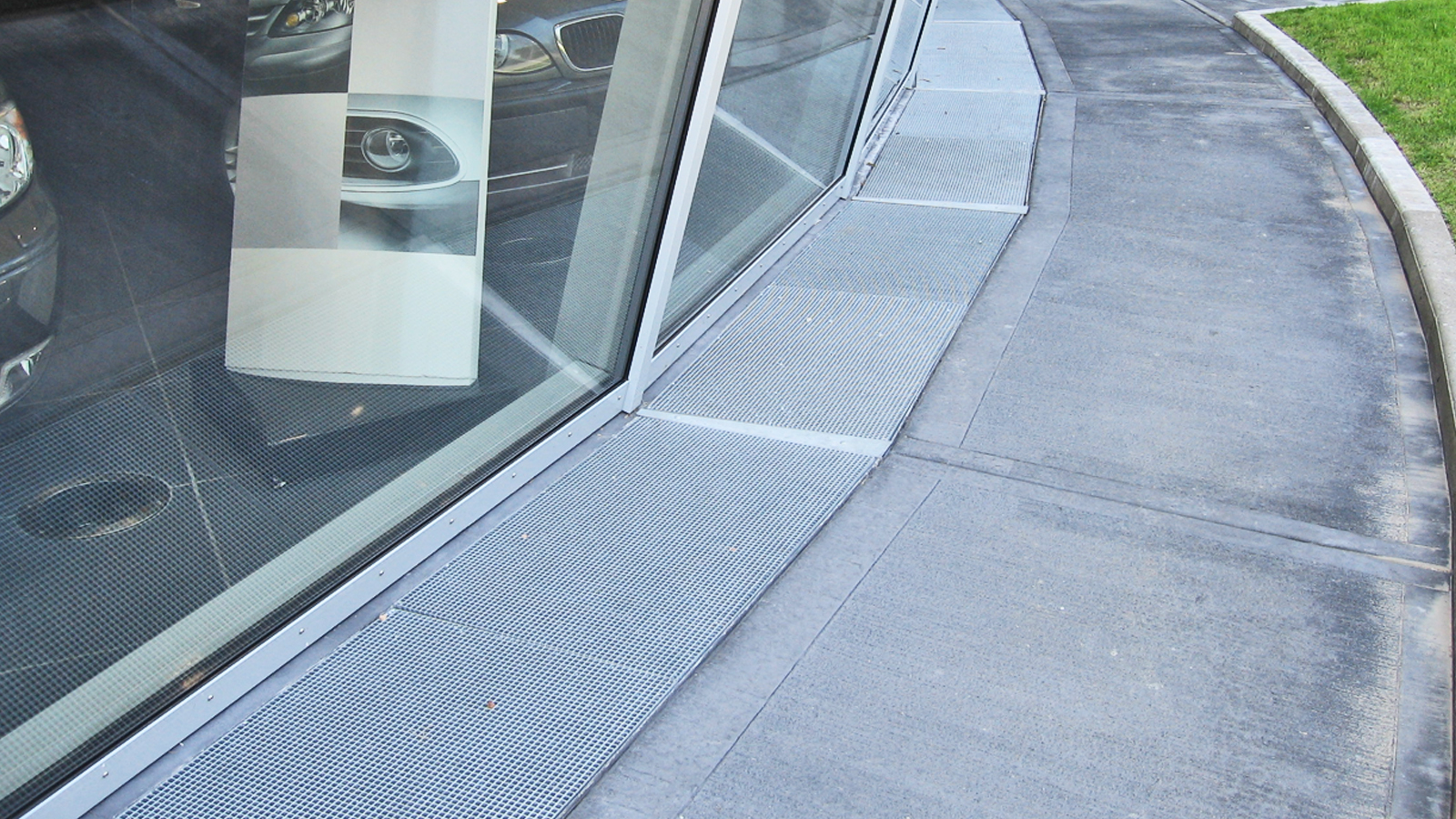

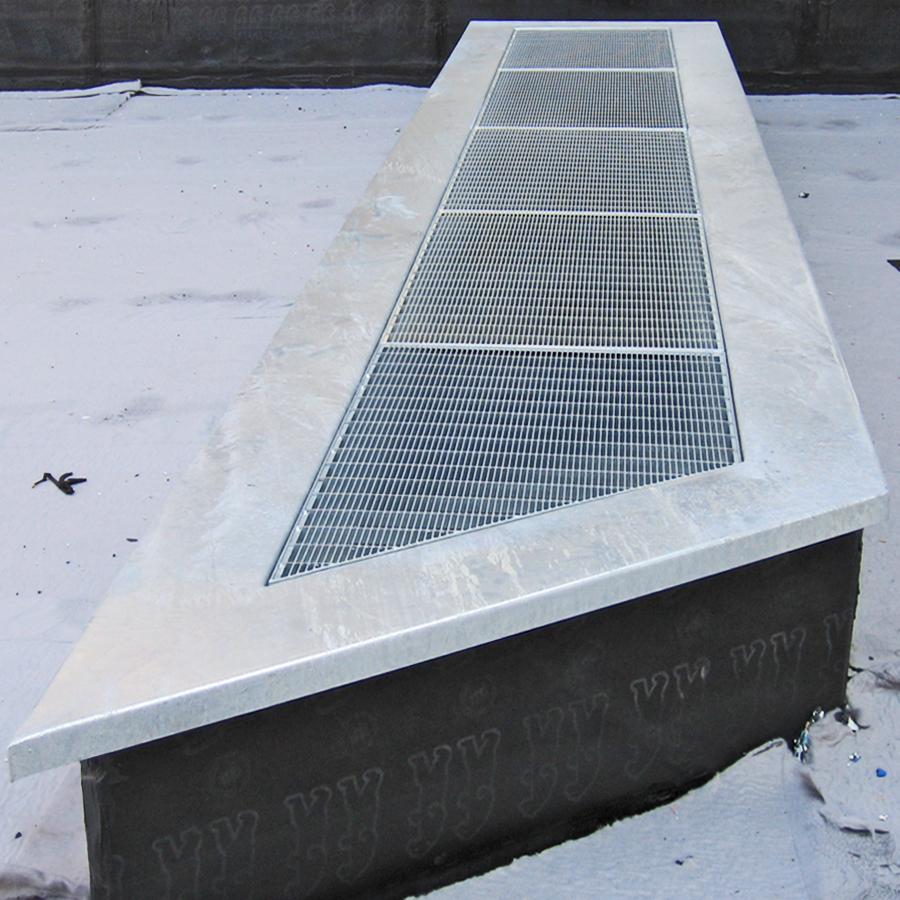

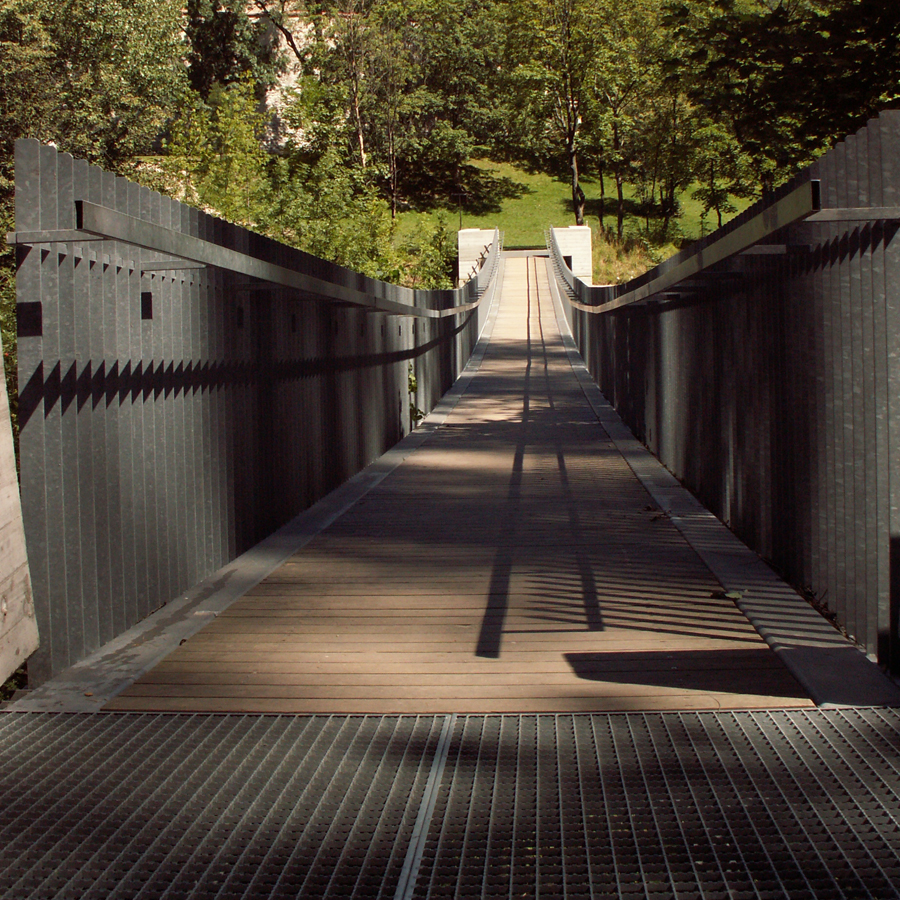

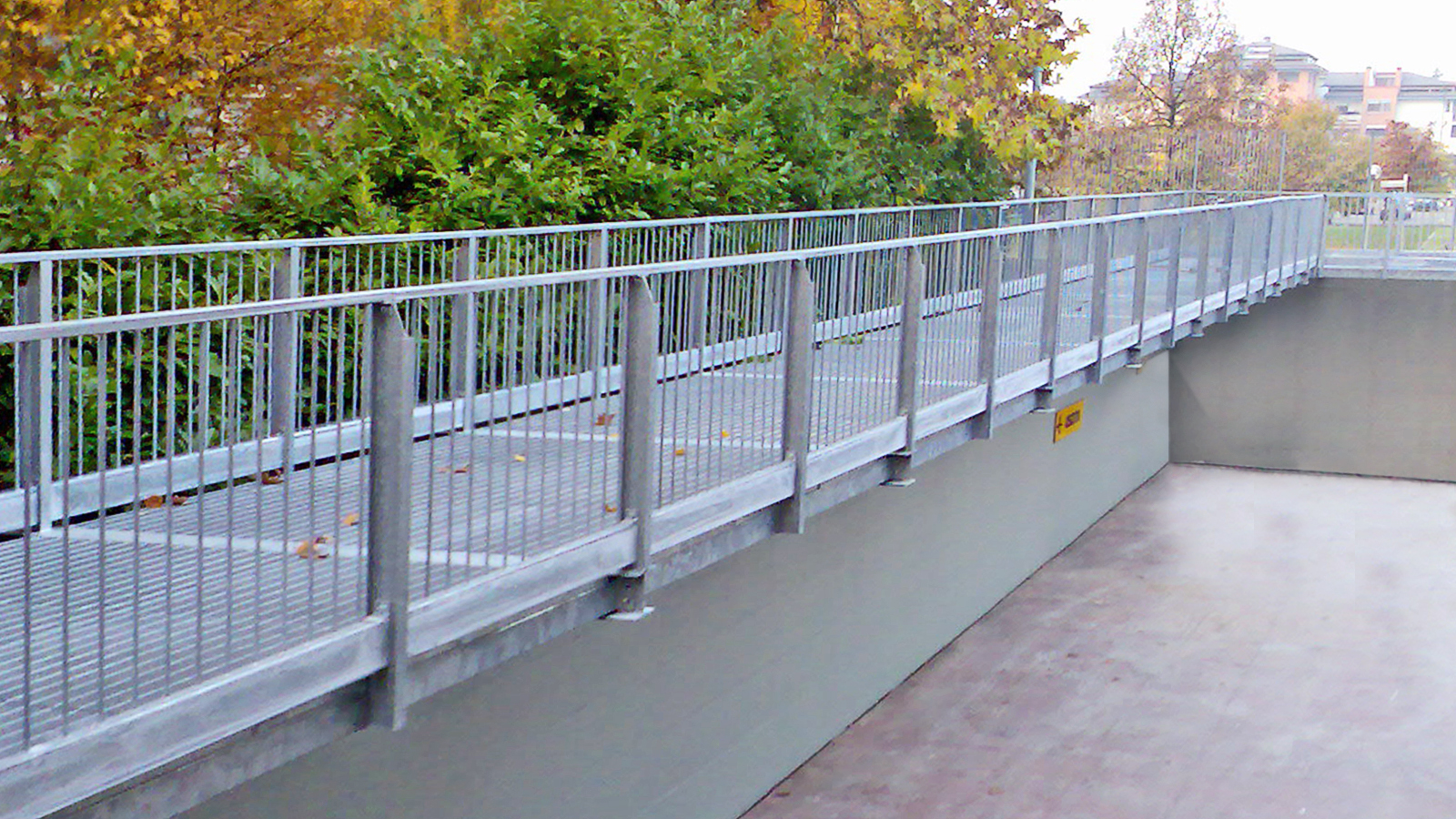

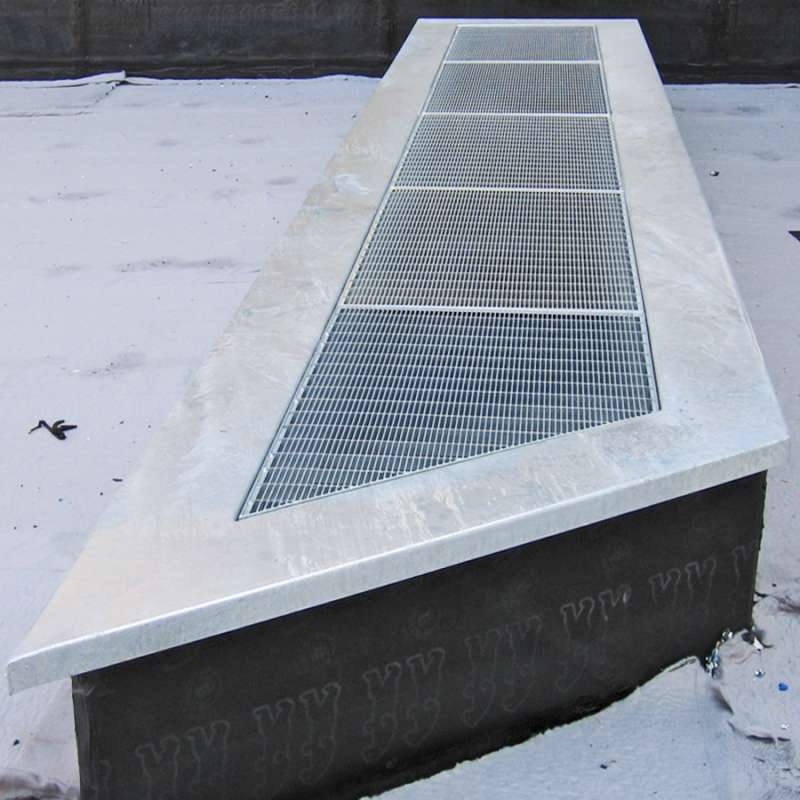

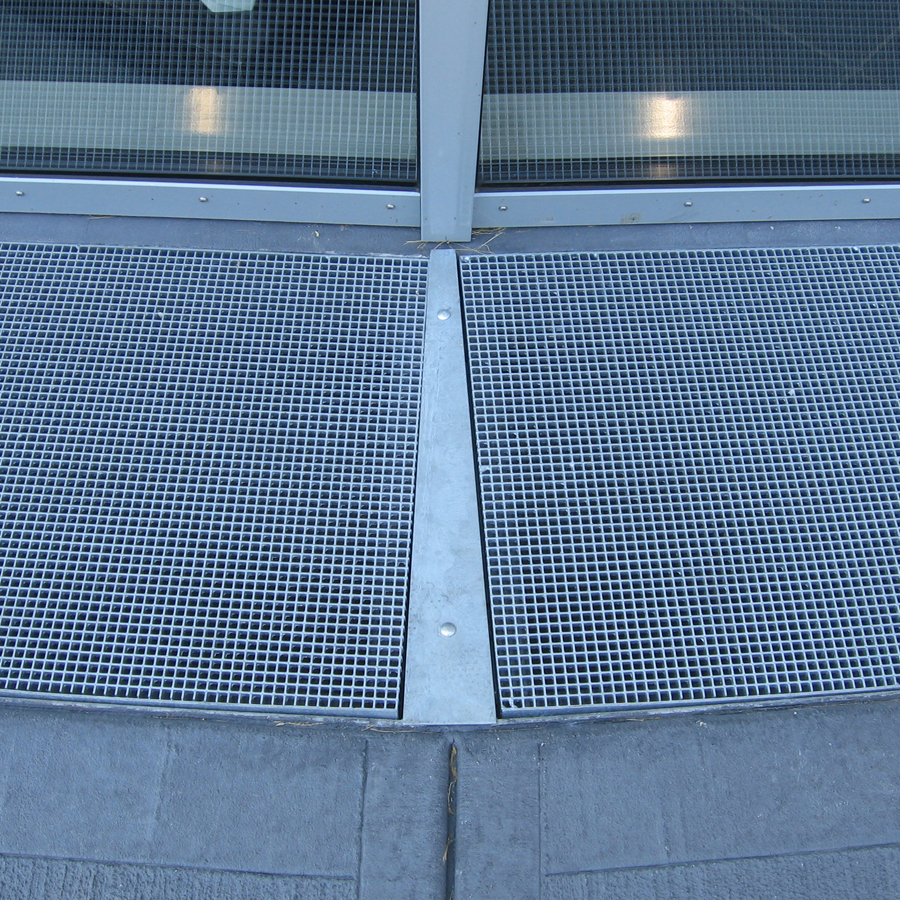

I grigliati orizzontali sono progettati e realizzati in molteplici varianti, secondo la destinazione d'uso e i carichi di portata necessari.

Per la determinazione del carico dinamico agente sull'imponta dei vari tipi di veicoli, si è operato come di seguito. Tale carico è comprensivo dell'effetto dinamico, del peso proprio del grigliato e delle tolleranze dimensionali delle barre portanti e trasversali (punto 5.3 della norma UNI 11002-1).

Le classi si portata 2, 3 e 4 indicate nel prospetto, si riferiscono al veicolo con ruote pneumatiche; non riguardano veicoli da cantiere o di movimento terra.

• Classe 1 - Folla compatta: carico dinamico di 600 daN/mq

• Classe 2 - Autovettura: carico dinamico di 1000 daN su impronta di 200x200mm

• Classe 3 - Autocarri leggeri: carico dinamico di 3000 daN (*) su impronta di 400x200mm

• Classe 4 - Autocarri pesantii: carico dinamico di 9000 daN (*) su impronta di 600x200mm

(*) per dettagli di calcolo vedi catalogo dedicato.

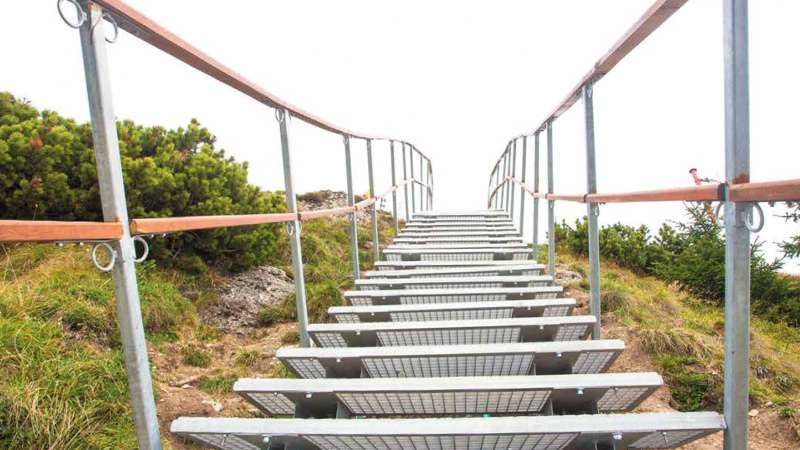

I gradini standard o su misura sono progettati e realizzati in 3 tipologie dedicate alla destinazione d'uso:

• gradini in grigliato

• gradini in lamiera punzonata - anti-scivolo

• gradini koprom brevettati - anti-scivolo e anti-panico
